La instalación de arcos de rueda de fibra de carbono representa una de las modificaciones más significativas que puedes realizar a tu vehículo de carreras o de alto rendimiento. Estos componentes ligeros y de alta resistencia no solo alojan neumáticos más grandes para mejorar la tracción, sino que también reducen el peso no suspendido mientras mantienen la integridad estructural bajo condiciones extremas de competición. Esta guía completa desglosa todo el proceso de instalación en cuatro pasos manejables, garantizando resultados profesionales en todo momento.

Los arcos de rueda de fibra de carbono han revolucionado las modificaciones de rendimiento automotriz, ofreciendo relaciones resistencia-peso superiores en comparación con las alternativas tradicionales de acero. Los equipos de carreras profesionales y los entusiastas serios eligen los arcos de fibra de carbono por su capacidad para manejar tamaños de neumáticos masivos mientras contribuyen a la reducción general del peso del vehículo. El proceso de instalación, aunque técnico, puede lograrse con una planificación adecuada y atención al detalle.

Comprendiendo los Arcos de Rueda de Fibra de Carbono

¿Qué Son los Arcos de Rueda de Fibra de Carbono?

Los arcos de rueda de fibra de carbono son pozos de rueda de reemplazo diseñados con precisión para alojar neumáticos significativamente más grandes de lo que permiten las configuraciones de serie. Estos componentes se fabrican utilizando materiales compuestos avanzados, típicamente con tela de carbono colocada a mano con resina ignífuga, seguido de un curado al vacío para eliminar burbujas de aire y garantizar una resistencia óptima.

El proceso de fabricación crea componentes que no solo son increíblemente fuertes, sino también notablemente ligeros. Un arco de rueda de fibra de carbono de 47 pulgadas de diámetro construido adecuadamente pesa aproximadamente una libra, en comparación con los equivalentes de acero que pueden pesar diez veces más. Esta reducción de peso ocurre en un área crítica del vehículo, ya que el peso no suspendido afecta directamente el manejo, la aceleración y el rendimiento de frenado.

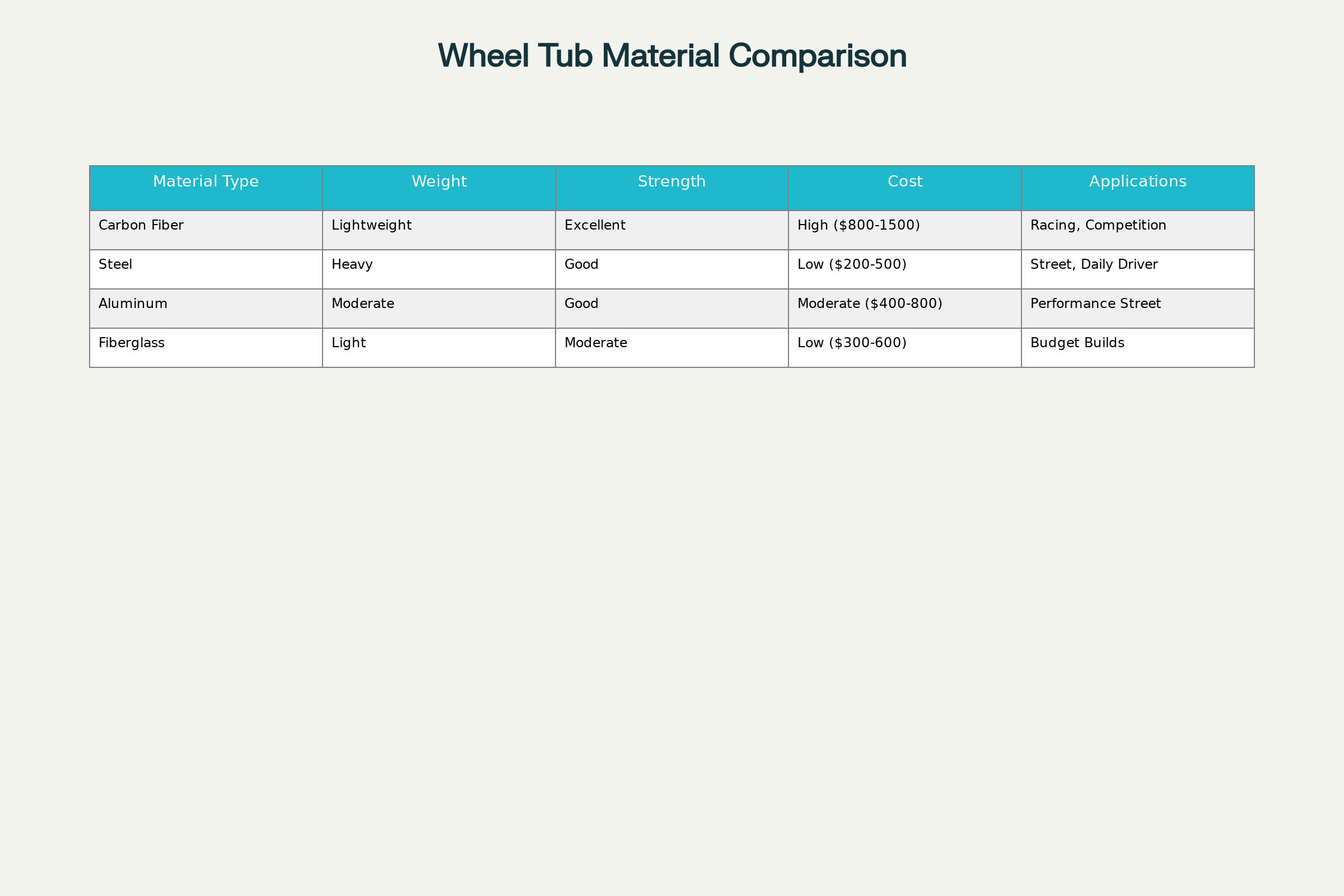

¿Por Qué Elegir Fibra de Carbono Sobre Alternativas?

La comparación de materiales revela por qué la fibra de carbono se ha convertido en la opción preferida para aplicaciones de rendimiento serias. A diferencia de los arcos de acero que añaden un peso significativo y las opciones de aluminio que pueden carecer de resistencia última, la fibra de carbono proporciona el equilibrio ideal de propiedades. La naturaleza anisotrópica del material permite a los ingenieros orientar las fibras en direcciones específicas para manejar las cargas esperadas, creando componentes que superan la resistencia de las alternativas metálicas mientras pesan una fracción.

Las aplicaciones de carreras profesionales han validado las credenciales de rendimiento de la fibra de carbono. Los equipos de Fórmula Uno ahora utilizan compuestos de fibra de carbono de base biológica en componentes técnicamente exigentes como los escudos de rueda de los conductos de freno, demostrando la capacidad del material para soportar condiciones extremas de carreras. Este avance tecnológico se ha filtrado a las aplicaciones de consumo, haciendo que los componentes de fibra de carbono de grado profesional sean accesibles para los entusiastas serios.

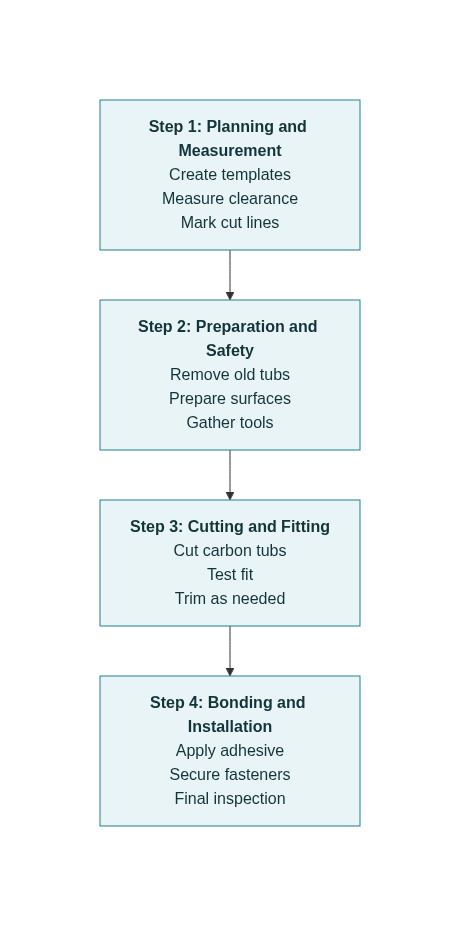

Paso 1: Fase de Planificación y Medición

Evaluación Esencial Preinstalación

El fundamento de cualquier instalación exitosa de arcos de rueda comienza con una planificación integral y mediciones precisas. Esta fase determina el éxito de todo el proyecto y previene errores costosos durante la fabricación e instalación. Los fabricantes profesionales enfatizan que una planificación adecuada puede reducir el tiempo de instalación hasta en un 50% mientras garantiza un ajuste óptimo.

Comienza evaluando la configuración actual del arco de rueda de tu vehículo y determinando el tamaño máximo de neumático que pretendes alojar. Considera tanto los requisitos actuales como las posibilidades de actualización futura, ya que modificar los arcos de rueda después de la instalación se vuelve significativamente más complejo y costoso. Documenta la geometría de la suspensión del vehículo, anotando cualquier componente que pueda interferir con los arcos de rueda agrandados.

Creando Plantillas Precisas

El proceso de creación de plantillas requiere una precisión y paciencia excepcionales. Los instaladores profesionales recomiendan usar cartón corrugado grueso para las plantillas iniciales, ya que este material es fácil de trabajar pero lo suficientemente robusto para una transferencia precisa a los componentes de fibra de carbono. El proceso involucra varios pasos críticos que garantizan un ajuste perfecto.

Comienza creando un círculo de 47 pulgadas de diámetro (o el tamaño elegido) en el cartón usando un compás o el método de la cuerda. Corta esta plantilla cuidadosamente y prueba su ajuste contra la ubicación de montaje prevista. Usa un nivel para asegurar que la plantilla se asiente correctamente alineada con la geometría del vehículo. Marca todos los puntos de interferencia, agujeros de montaje y requisitos de espacio libre directamente en la plantilla.

La plantilla debe tener en cuenta el envolvente del arco alrededor del área del guardabarros. Crea plantillas secundarias para estas secciones curvas, usando cinta de enmascarar para salvar huecos y lograr una conformidad ajustada a los contornos de la carrocería. Esta atención al detalle durante la creación de plantillas previene problemas de ajuste durante la instalación final.

Midiendo los Requisitos de Espacio Libre

Las mediciones precisas de espacio libre previenen interferencias con los componentes de la suspensión, los sistemas de frenos y los paneles de la carrocería. Usa herramientas de medición adecuadas, incluyendo reglas rectas, cinta métrica y abrazaderas en C para determinar el espacio disponible. Toma mediciones en múltiples puntos, incluyendo posiciones horizontal, a 45 grados y a 90 grados desde el centro del buje.

Los puntos críticos de espacio libre incluyen:

• Espacio libre de componentes de suspensión: Mide las distancias a los amortiguadores, muelles, brazos de control y barras estabilizadoras

• Espacio libre del sistema de frenos: Asegura un espacio adecuado para las pinzas, discos y líneas de freno

• Espacio libre de los paneles de la carrocería: Verifica suficiente espacio a los labios de los guardabarros y a los guardabarros traseros

• Holgura de neumáticos: Tener en cuenta la expansión del neumático bajo carga y el recorrido de la suspensión

Los instaladores profesionales recomiendan mantener al menos 10-15 mm de holgura respecto a los componentes móviles para evitar contactos durante la compresión de la suspensión o el giro de la dirección. Documente todas las mediciones cuidadosamente, ya que estas guiarán tanto la fabricación como los procedimientos de instalación final.

Paso 2: Fase de Preparación y Seguridad

Equipo de Seguridad y Configuración del Espacio de Trabajo

El trabajo con fibra de carbono requiere precauciones de seguridad especializadas debido a la generación de polvo del material durante el corte y la exposición química de los adhesivos. El equipo de protección personal (EPP) adecuado incluye gafas de seguridad, protección respiratoria, guantes y sistemas de ventilación. El espacio de trabajo debe estar bien ventilado con capacidad de recolección de polvo cuando sea posible.

El equipo de seguridad esencial incluye:

• Protección respiratoria: Use mascarillas o respiradores apropiados clasificados para polvo de composites

• Protección ocular: Gafas de seguridad o antiparras para evitar que fragmentos de fibra entren en los ojos

• Protección cutánea: Mangas largas y guantes para prevenir la irritación de la piel por el polvo de fibra de carbono

• Ventilación: Flujo de aire adecuado para eliminar partículas en suspensión y vapores químicos

Técnicas de Preparación de Superficies

La preparación adecuada de la superficie garantiza una adhesión óptima entre el tub de fibra de carbono y la estructura del vehículo. Este proceso implica limpiar, desengrasar y abrasionar superficies para crear condiciones ideales de unión. La preparación de superficie de grado profesional puede aumentar la resistencia de la unión hasta un 300% en comparación con superficies preparadas inadecuadamente.

Comience limpiando a fondo todas las superficies de montaje con disolventes apropiados como acetona o alcohol isopropílico. Elimine todos los rastros de pintura, subcapa, óxido o contaminación de las áreas donde el tub se unirá al chasis o a los paneles de la carrocería. Use papel de lija de grano 120 para crear una textura superficial que promueva la adhesión mecánica.

Preparación de Herramientas y Materiales

Organice todas las herramientas y materiales necesarios antes de comenzar el proceso de instalación. Esta preparación evita retrasos durante las fases críticas de unión cuando los adhesivos tienen un tiempo de trabajo limitado. Los instaladores profesionales crean listas de verificación detalladas para asegurarse de que no se pase nada por alto durante la instalación real.

Las herramientas requeridas incluyen:

• Equipo de corte: Hojas de diamante, sierras de calar o herramientas de corte especializadas para composites

• Instrumentos de medición: Cintas métricas de precisión, escuadras y niveles

• Hardware de sujeción: Tornillos de máquina, remaches y adhesivos de unión de paneles

• Herramientas de preparación de superficie: Lijadoras, abrasivos y disolventes de limpieza

La preparación de materiales implica acondicionar los adhesivos a las temperaturas adecuadas y asegurar que todos los componentes estén limpios y listos para la instalación. Muchos adhesivos estructurales requieren rangos de temperatura específicos para un curado óptimo, lo que hace del control ambiental una consideración importante.

Paso 3: Fase de Corte y Ajuste

Técnicas de Corte de Fibra de Carbono

El corte de fibra de carbono requiere técnicas especializadas para prevenir la delaminación, quemaduras y deshilachado que pueden comprometer la integridad estructural del material. Los fabricantes profesionales utilizan tipos de hoja específicos y velocidades de corte para lograr cortes limpios y precisos mientras minimizan el desperdicio.

El enfoque de corte óptimo depende de la construcción específica y el grosor de la fibra de carbono. Para la mayoría de las aplicaciones de tub de rueda, use hojas de diamante de dientes finos a velocidades moderadas con refrigeración adecuada. Los métodos de corte húmedo ayudan a controlar el polvo y previenen el sobrecalentamiento que puede dañar la matriz de resina. Siempre corte ligeramente sobredimensionado para permitir el ajuste final y el recorte de ajuste.

Problemas Comunes de Corte y Soluciones

Varios problemas surgen comúnmente durante el corte de fibra de carbono, cada uno requiriendo soluciones específicas para mantener la integridad del componente:

Prevención de delaminación: Esto ocurre cuando las capas individuales se separan durante el corte. Las velocidades de corte lentas y las hojas afiladas minimizan este problema. Apoye ambos lados de la línea de corte para evitar la rotura del material a medida que avanza el corte.

Control del sobrecalentamiento: El calor excesivo causa flujo de resina y degradación del material. Use fluidos de corte o pausas de refrigeración periódicas para secciones gruesas. Monitoree la temperatura de la hoja y reemplácela cuando el rendimiento de corte se degrade.

Gestión de la calidad del borde: Los bordes deshilachados comprometen tanto la apariencia como el rendimiento estructural. El lijado posterior al corte con abrasivos de grano fino crea bordes suaves y profesionales mientras elimina las fibras sueltas.

Procedimientos de Prueba de Ajuste

La prueba de ajuste adecuada previene problemas mayores durante el ensamblaje final y garantiza una alineación óptima de los componentes. Este proceso implica múltiples ciclos de ajuste con refinamiento progresivo hasta lograr un ajuste perfecto. Los instaladores profesionales nunca apresuran esta fase, ya que las correcciones se vuelven cada vez más difíciles una vez aplicados los adhesivos.

Comience con un ajuste aproximado para verificar las dimensiones generales y las holguras. Marque cualquier punto de interferencia o áreas que requieran recorte adicional. Use sujetadores temporales o abrazaderas para mantener el tub en posición mientras verifica la alineación con los componentes de la suspensión y los paneles de la carrocería. Realice ajustes incrementales en lugar de correcciones grandes para mantener la precisión dimensional.

Documente la configuración de ajuste final con fotografías y mediciones. Esta documentación resulta invaluable durante el reensamblaje y proporciona puntos de referencia para cualquier modificación futura. Preste especial atención a la alineación de los puntos de montaje, ya que estas ubicaciones experimentan las cargas estructurales más altas durante la operación.

Paso 4: Fase de Unión e Instalación

Selección y Aplicación de Adhesivo

La fase de instalación final requiere una cuidadosa selección y aplicación de adhesivos estructurales que unirán permanentemente el tub de fibra de carbono a la estructura del vehículo. Los adhesivos de unión de paneles de grado profesional proporcionan la resistencia y durabilidad necesarias para aplicaciones de competición.

La mayoría de las instalaciones se benefician de adhesivos epoxi de dos componentes formulados específicamente para aplicaciones de fibra de carbono. 3M Scotch-Weld DP-420 NS representa el estándar de la industria, ofreciendo una excelente resistencia de unión con características de "no desplome" que evitan el escurrimiento del adhesivo durante el curado. Considere el tiempo de trabajo del adhesivo, los requisitos ambientales y las características de resistencia final al hacer las selecciones.

Técnicas de Unión Adecuadas

Una unión exitosa requiere atención a las condiciones ambientales, la preparación de la superficie y las técnicas de aplicación. La unión óptima ocurre a temperaturas entre 70-80°F con una humedad relativa inferior al 50%. Limpie todas las superficies de unión inmediatamente antes de la aplicación del adhesivo para eliminar cualquier contaminación.

Aplique el adhesivo generosamente en ambas superficies, asegurando una cobertura del 100% del área de unión. Al unir superficies, debe ser visible un exceso de adhesivo alrededor de la línea de unión, lo que indica una distribución adecuada del adhesivo. Elimine el exceso de adhesivo inmediatamente mientras aún es trabajable para evitar problemas de acabado posteriores.

Requisitos de Sujeción Mecánica

Si bien la unión adhesiva proporciona el acoplamiento estructural primario, los sujetadores mecánicos añaden redundancia y distribuyen las cargas en áreas más grandes. Las instalaciones profesionales combinan la unión de paneles con tornillos de máquina o remaches colocados estratégicamente para una máxima seguridad.

La ubicación de los sujetadores debe evitar áreas de alto estrés mientras proporciona una distribución de carga adecuada. Utilice hardware resistente a la corrosión, como acero inoxidable o aluminio, para prevenir la corrosión galvánica entre materiales disímiles. Aplique compuestos bloqueadores de rosca para evitar que los sujetadores se aflojen bajo vibración.

Curado e Inspección Final

Un curado adecuado asegura que el adhesivo alcance su resistencia total antes de que el vehículo vuelva a servicio. La mayoría de los adhesivos estructurales requieren 24-48 horas para un curado completo a temperatura ambiente, aunque temperaturas elevadas pueden acelerar este proceso. Mantenga un soporte y alineación adecuados durante todo el período de curado.

Realice una inspección exhaustiva después de completar el curado, verificando:

• Integridad de la línea de unión: Verifique la adhesión completa sin huecos o espacios

• Par de apriete de los sujetadores: Confirme que todos los sujetadores mecánicos cumplan con las especificaciones

• Verificación de holguras: Vuelva a verificar todas las holguras con la suspensión en varias posiciones

• Acabado superficial: Solucione cualquier problema cosmético antes del ensamblaje final

Solución de Problemas Comunes de Instalación

Problemas de Ajuste

A pesar de una plantilla cuidadosa, ocasionalmente surgen problemas de ajuste durante la instalación. La mayoría de los problemas provienen de mediciones iniciales inadecuadas o cambios en la configuración del vehículo desde la creación de la plantilla. Aborde los problemas de ajuste sistemáticamente en lugar de forzar los componentes en su lugar, ya que esto puede crear concentraciones de tensión que conduzcan a fallos prematuros.

Las soluciones comunes de ajuste incluyen:

• Recorte menor: Use abrasivos de grano fino para eliminar pequeñas cantidades de material

• Calces: Añada espaciadores delgados para corregir problemas de alineación

• Refuerzo: Fortalezca las áreas que requieren modificación para mantener la integridad estructural

Fallos de Adhesión

Una adhesión deficiente generalmente resulta de superficies contaminadas, selección incorrecta del adhesivo o condiciones ambientales inadecuadas durante la unión. La prevención mediante una preparación adecuada de la superficie y control ambiental elimina la mayoría de los problemas de adhesión. Si ocurren fallos, generalmente es necesaria la remoción completa y la nueva preparación de las superficies.

Problemas de Holgura

Una holgura insuficiente puede causar contacto entre el arco y los componentes móviles, lo que lleva a desgaste y daños potenciales. Aborde los problemas de holgura modificando el arco en lugar de los componentes de la suspensión cuando sea posible, ya que esto mantiene las características de rendimiento originales del vehículo mientras acomoda los pasos de rueda más grandes.

Mantenimiento y Cuidado a Largo Plazo

Procedimientos de Inspección Regular

Los arcos de fibra de carbono requieren un mantenimiento mínimo en comparación con las alternativas metálicas, pero una inspección regular garantiza un rendimiento y seguridad continuos. Establezca un programa de inspección que coincida con otras actividades de mantenimiento del vehículo, típicamente cada 3,000-5,000 millas para aplicaciones de carreras.

Enfóquese en los esfuerzos de inspección en:

• Integridad de la línea de unión: Busque signos de deslaminación o fallo del adhesivo

• Condición de los sujetadores: Verifique las especificaciones de par de apriete e inspeccione en busca de corrosión

• Daño superficial: Busque daños por impacto, grietas o desgaste excesivo

• Mantenimiento de holguras: Confirme que permanecen holguras adecuadas después del desgaste de la suspensión

Procedimientos de Reparación

Los daños menores en componentes de fibra de carbono a menudo pueden repararse utilizando técnicas y materiales apropiados. Los arañazos superficiales y pequeños daños por impacto responden bien a los procedimientos de reparación adecuados, mientras que los daños estructurales mayores típicamente requieren el reemplazo del componente.

Las reparaciones exitosas requieren:

• Evaluación del daño: Determine la extensión y el tipo de daño

• Compatibilidad de materiales: Use materiales de reparación compatibles con la construcción original

• Técnica adecuada: Siga los procedimientos establecidos de reparación de fibra de carbono

• Verificación de calidad: Pruebe las reparaciones exhaustivamente antes de volver al servicio

Beneficios de Rendimiento y Resultados

Ventajas de Reducción de Peso

La reducción de peso lograda mediante la instalación de cubos de rueda de fibra de carbono proporciona beneficios inmediatos de rendimiento en múltiples sistemas del vehículo. La reducción de peso no suspendido mejora la respuesta de la suspensión, reduce el desvanecimiento de los frenos y mejora las características de aceleración. Una instalación típica ahorra entre 15 y 25 libras de peso no suspendido en comparación con las alternativas de acero.

Capacidad Aumentada de Neumáticos

Los cubos de rueda de fibra de carbono permiten el uso de neumáticos significativamente más grandes, mejorando la tracción y el rendimiento en curvas. Las aplicaciones de carreras comúnmente acomodan neumáticos de hasta 36 pulgadas de diámetro, proporcionando aumentos sustanciales en el área de la huella de contacto y la capacidad de carga. Esta capacidad se traduce directamente en tiempos de vuelta mejorados y un mayor rendimiento del vehículo.

Rendimiento Estructural

Los cubos de rueda de fibra de carbono, correctamente instalados, pueden realmente fortalecer la estructura trasera del vehículo al distribuir las cargas de manera más efectiva que los componentes de fábrica. La alta relación resistencia-peso del material y su capacidad para ser diseñado para trayectorias de carga específicas crea estructuras que superan a las alternativas más pesadas mientras reducen el peso total del vehículo.

Conclusión

La instalación de cubos de rueda de fibra de carbono representa un compromiso significativo con el rendimiento y la capacidad del vehículo. Si bien el proceso requiere una atención meticulosa al detalle y una técnica adecuada, los resultados proporcionan beneficios sustanciales en reducción de peso, capacidad de neumáticos y rendimiento general. Seguir este proceso integral de cuatro pasos garantiza resultados profesionales que cumplen con las exigentes demandas de las aplicaciones de carreras y alto rendimiento.

El éxito depende de una planificación exhaustiva, procedimientos de seguridad adecuados, corte y ajuste precisos, y técnicas de unión de grado profesional. Tómese el tiempo durante cada fase para verificar la calidad y precisión, ya que las correcciones se vuelven cada vez más difíciles a medida que avanza la instalación. Con una ejecución adecuada, los cubos de rueda de fibra de carbono proporcionan años de servicio confiable mientras contribuyen a mejorar el rendimiento y la capacidad del vehículo.

Recuerde que esta modificación puede afectar los sistemas de seguridad del vehículo y las regulaciones locales, por lo que debe consultar con profesionales calificados y verificar el cumplimiento de las normas aplicables antes de proceder. La inversión en materiales de calidad y técnicas de instalación profesional rinde dividendos en rendimiento, confiabilidad y seguridad a lo largo de la vida útil del componente.

Para aquellos que buscan lo último en modificación de rendimiento, los cubos de rueda de fibra de carbono representan la cúspide de la construcción ligera y de alta resistencia. Cuando se instalan correctamente utilizando las técnicas descritas en esta guía, proporcionan la base para vehículos de alto rendimiento serios que exigen lo mejor en cada componente.
