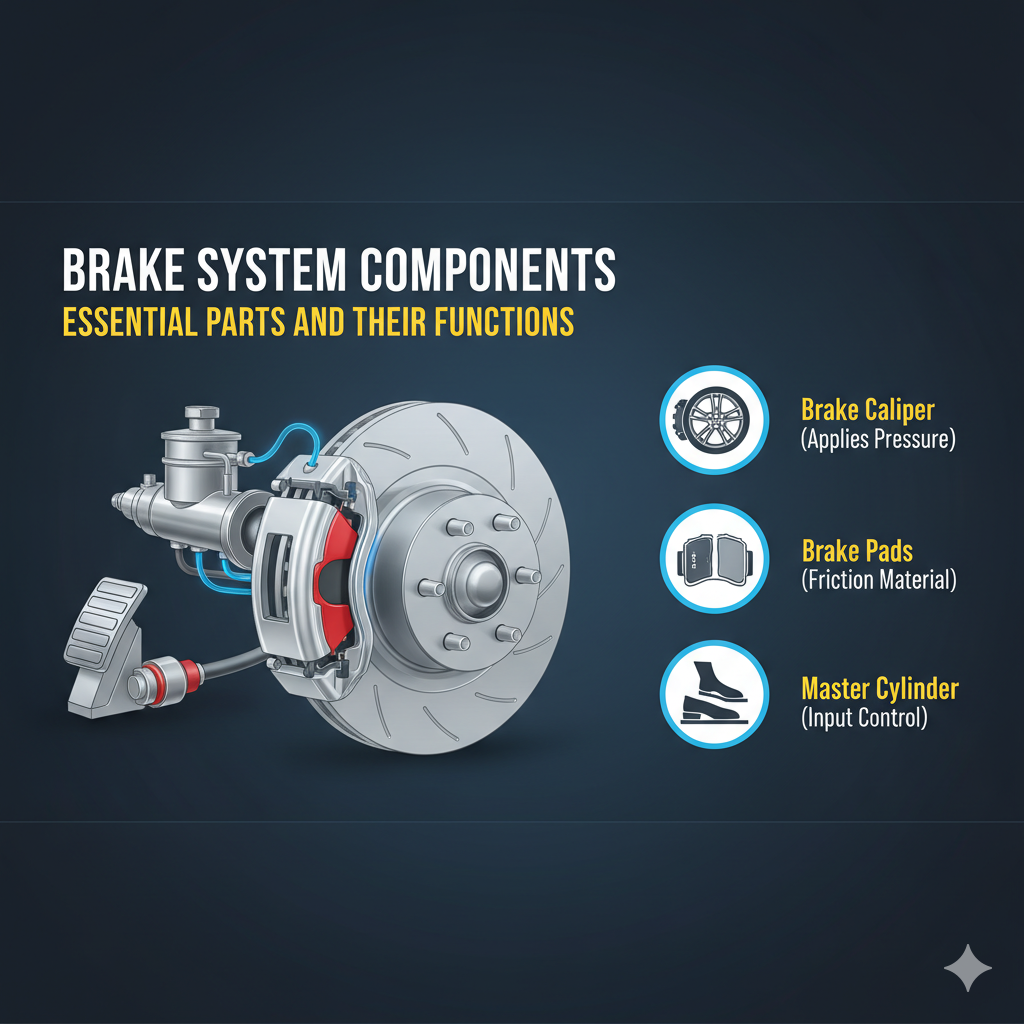

自動車のブレーキシステムは、最も重要な安全機能の一つであり、ドライバーの操作を制御された減速に変換します。各コンポーネントは、力を伝達し、摩擦を発生させ、熱を放散し、一貫した信頼性の高い制動性能を確保するという精密な役割を果たします。本記事では、主要なブレーキシステムコンポーネントについて、その仕組み、種類、材料、一般的な故障モード、およびメンテナンスのベストプラクティスを詳しく掘り下げます。

1. マスターシリンダー：油圧の心臓部

マスターシリンダーは、機械的なペダル力を油圧に変換します。ドライバーがブレーキペダルを踏み込むと、プッシュロッドがマスターシリンダーのボア内にある1つまたは2つのピストンを作動させ、ブレーキフルードを圧縮します。この圧力はブレーキラインを通じて各車輪のアクチュエーターに伝わります。

• 二回路設計：現代のマスターシリンダーは、故障を分離するために前輪用と後輪用の独立した回路を持っています。

• シールの完全性：ゴム製シールは高圧と高温に耐えなければならず、劣化すると漏れやペダルのスポンジ状の感触の原因となります。

• リザーバーとフルードレベル：透明なリザーバーにより、技術者はフルードレベルを監視できます。フルードが少ないと空気が混入し、制動性能が損なわれます。

2. ブレーキフルード：力の伝達媒体

ブレーキフルードは、マスターシリンダーからホイールシリンダーまたはキャリパーへ力を伝える非圧縮性の媒体として機能します。主な特性は以下の通りです：

• 沸点：DOT 3フルードは通常約205°C（湿潤時）、DOT 4は230°C、DOT 5.1は260°Cで沸騰します。高い沸点は、繰り返しの激しいブレーキング時のベーパーロックリスクを低減します。

• 吸湿性：DOT 3、4、5.1は時間とともに水分を吸収し、沸点を下げ、内部腐食を促進します。定期的なフルード交換（1〜2年ごと）はシステムの損傷を防ぎます。

• 互換性：異なる規格のフルードを混合したり、グリコールベースのシステムにDOT 5シリコンフルードを追加したりすると、シールの故障やブレーキロックアップを引き起こす可能性があります。

3. ブレーキラインとホース：油圧経路

鋼製のブレーキラインと柔軟なホースが、加圧されたフルードを各車輪の制動機構に運びます。

• 固定ライン：耐食性のある鋼またはコーティングされた合金で作られており、マスターシリンダーをシャーシに固定されたハードポイントに接続します。

• 柔軟ホース：編組された繊維または鋼製メッシュで補強されており、最大3,000 psiの圧力に耐え、シャーシの動きに対応します。

• 故障モード：擦れ、亀裂、腐食は漏れの原因となります。定期的な目視点検と5〜7年ごとのホース交換でリスクを最小限に抑えます。

4. ディスクブレーキアセンブリ vs ドラムブレーキアセンブリ

現代の車両は主に四輪すべてにディスクブレーキを使用していますが、一部のエコノミーカーや後輪ドラムブレーキのアプリケーションは残っています。

4.1 ディスクブレーキコンポーネント

ディスクブレーキシステムは、ローター、ブレーキパッド、キャリパーで構成されます。

• ローター（ブレーキディスク）：通常、鋳鉄または複合材料（鉄-鋼サンドイッチ）で作られており、ホイールハブに取り付けられます。ローターの種類には、ソリッド、ベンチレーテッド、ドリルド、スロッテッドがあります：

  • ソリッドローターは軽負荷使用に適していますが、放熱性は低いです。

  • ベンチレーテッドローターは内部にベーンを持ち、空気の流れを良くし、重負荷使用時の放熱性を向上させます。

  • ドリルドおよびスロッテッドローターはガスやデブリを排出し、雨天時の性能を向上させ、パッドのグレージングを軽減します。

• ブレーキパッド：摩擦材が鋼製のバッキングプレートに接着されています。パッドの配合—有機（ノンアスベスト有機）、セミメタリック、セラミック—は、騒音、ダスト、摩耗、耐熱性のバランスを取ります。

• キャリパー：1つまたは複数のピストンを収め、パッドをローター表面に押し付けます。設計：

  • フローティングキャリパーは1つのピストン（または片側に複数のピストン）と、位置合わせのためのスライドピンを持ちます。

  • 固定キャリパーはマウントブラケットに剛直にボルトで固定され、両側にピストンを使用します。マルチピストン固定キャリパーは、優れたクランプ力と制御性を提供します。

• アンチラトルハードウェア：スプリングやシムがパッドの動きと騒音を最小限に抑えます。

4.2 ドラムブレーキコンポーネント

ドラムブレーキは、回転するドラムと、ホイールシリンダーによって作動される内部のブレーキシューを使用します。

• ブレーキドラム：シューを囲む鋳鉄製のシリンダーで、摩擦面とヒートシンクの両方の役割を果たします。

• ブレーキシュー：ドラムの内面に対して外側に押し付けられる2つの湾曲した摩擦アセンブリです。

• ホイールシリンダー：2つの対向するピストンとシールを含みます。油圧がピストンを押し、シューを外側に押し出します。

• リターンスプリングとアジャスター：ブレーキング後にシューを引き戻し、適切なシューとドラムのクリアランスを維持します。

5. プロポーショニングバルブとコンビネーションバルブ

前後輪へのバランスの取れた制動力の確保は、車輪のロックアップを防ぎ、停止効率を最大化します。

• プロポーショニングバルブ：激しいブレーキング時に後輪ブレーキへの油圧を低減し、前輪への重量移動を相殺します。

• コンビネーションバルブ：プロポーショニング回路、圧力差センサー（一つの回路が漏れた場合に警告灯を作動）、メータリングバルブ（ABS非搭載車で前輪ロックアップを防ぐために必要な場合に前輪ブレーキの作動を遅らせる）を統合しています。

6. アンチロックブレーキシステム（ABS）コンポーネント

ABSは、緊急停止時の車輪ロックアップを防ぎ、操舵制御を維持することで安全性を高めます。主要コンポーネント：

• ホイールスピードセンサー：各ホイールハブまたはアクスルに取り付けられ、車輪の回転速度に比例したパルスを生成します。

• 電子制御ユニット（ECU）：センサー入力を監視し、ロックアップ状態を識別し、油圧変調を指令します。

• 油圧制御ユニット（HCU）：ソレノイドバルブとポンプを収め、ブレーキ圧力を1秒間に最大15〜20回パルス状に急速に変調します。

故障表示には、ABS警告灯の点灯と、OBD-IIスキャナーで読み取れる診断トラブルコードが含まれます。

7. 電子制動力配分（EBD）とブレーキアシスト

これらの高度な機能はABSアーキテクチャを基盤としています：

• EBDは、荷重分布（例：重い荷物が後方に移動）に基づいて、車輪ごとの制動力を動的に調整します。

• ブレーキアシストは、急激なペダル踏み込みを感知し、許容される最大圧力を適用して、反応時間を短縮します。

このような電子制御は、機械的コンポーネントと連携して、様々な運転条件下での停止性能を最適化します。

8. パーキングブレーキコンポーネント

しばしば非常用ブレーキまたはハンドブレーキと呼ばれるこの機構は、車両を停止時に固定します。一般的な2つの構成：

• ケーブル作動式ドラムインディスク：後輪ディスクローター内部の小型ドラムブレーキで、ケーブルによって作動します。

• ケーブルまたは電子作動式後輪ドラム：後輪ドラムブレーキシューを利用します。
  コンポーネントには、ハンドレバーまたは電子スイッチ、イコライザーメカニズム、ケーブル、キャリパーまたはホイールシリンダー内のセカンダリーレバーが含まれます。

9. 材料と製造上の考慮事項

ブレーキコンポーネントの材料は、性能、コスト、耐久性に直接影響します：

• 鋳鉄：経済的なローターおよびドラム材料で、良好な熱容量を持ちますが、腐食しやすいです。

• 複合材料およびカーボンセラミック：ハイエンドパフォーマンスローターは、重量を軽減し、卓越した耐熱性を提供しますが、プレミアムコストがかかります。

• 摩擦材：パッドやシューのコンパウンドは、アラミド繊維、セラミック、金属粉末などを組み込み、厳格な騒音、排出ガス、摩耗規制に対応するために進化しています。

製造精度—ローターのランナウト公差、キャリパーの機械加工、フルードポートの仕上げ—は、均一な圧力分布と最小限の振動を保証します。

10. 一般的な故障モードと診断

典型的な故障パターンを理解することはトラブルシューティングに役立ちます：

• ブレーキフェード：過度の熱によりパッドのグレージングやフルードの気化が発生；ペダルフィールの低下として現れます。

• 不均一なパッド摩耗：キャリパーの不整列、固着したスライドピン、または歪んだローターにより、パッドエッジにフェザー状の摩耗が生じます。

• フルード漏れ：損傷したライン、ホース、ホイール/シリンダーシール、またはマスターシリンダーのOリングは、フルード不足とスポンジーなブレーキの原因となります。

• ABS故障：故障したホイールセンサー、腐食した配線、または汚染されたフルードは、ABSの作動を低下させます；故障コードが修理を導きます。

• ブレーキノイズ：キー音は、パッドとローター間の高周波振動を示します；シム、面取り、またはダンピングコンパウンドにより修正されます。

定期点検には、パッド厚、ローターのランナウト、シューライニングの深さの測定、およびフルード状態の確認が含まれます。ペダルの固さ、制動時の引っ張り方向、ノイズの路上テスト評価により、特定の問題を特定します。

11. メンテナンスのベストプラクティス

予防的なメンテナンスは部品寿命を延長し、一貫した性能を保証します：

• フルード交換：12〜24か月ごとに実施し、水分蓄積と腐食を防止します。

• パッドとシューの点検：最小厚さに達する前に交換—通常、パッドは3 mm、シューは2 mmが目安です。

• ローターとドラムの整備：ランナウトがメーカー限界（一般的に0.05〜0.10 mm）を超えた場合、表面を機械加工するか、最小厚さを下回る場合は交換します。

• キャリパーとシリンダーのオーバーホール：腐食したボア、固着したピストン、または破損したシールがあるユニットは、再構築または交換します。

• ハードウェアの更新：パッドまたはシューサービスの際に、摩耗したアンチラトルクリップ、シム、取り付けハードウェアを交換します。

オーナーズマニュアルに詳細が記載されているサービススケジュールに従うことで、予期しない故障や計画外のダウンタイムを回避できます。

12. アップグレードと性能向上

愛好家やパフォーマンスドライバーは、制動力と耐久性を向上させるため、ブレーキコンポーネントをアップグレードすることがよくあります：

• ビッグブレーキキット：大型のマルチピストンキャリパーとオーバーサイズローターにより、クランプ力と熱容量が増加します。

• ハイパフォーマンスパッド：トラック向けコンパウンドは、高温下でも安定した摩擦を提供します。

• ステンレススチールブレーデッドホース：ホースの膨張を低減し、繰り返し制動時のペダル固さを向上させます。

• スロットまたはドリルドローター：ガスとダストの排出を促進し、パッドのグレージングを低減します。

• ブレーキ冷却ダクト：外気をローターに導き、作動温度を低下させます。

アップグレードを選択する際は、コスト、互換性、使用目的（日常走行 vs トラック）のバランスを取ることで、安全性を損なうことなく最適な性能を確保できます。

---

ブレーキシステムコンポーネント—マスターシリンダーの油圧から高度な電子制御まで—を徹底的に理解することは、車両所有者、技術者、愛好家が最高のブレーキ性能を維持する力を与えます。定期点検、フルード交換、メーカー仕様への準拠は、故障から守り、安全基準を維持します。クラシックなドラムブレーキ車両を修復する場合でも、現代的なディスクABSシステムをアップグレードする場合でも、各コンポーネントの機能、材料特性、摩耗特性を理解することは、あらゆる運転シナリオにおいて信頼性が高く応答性の良いブレーキングにとって不可欠です。
